办公室换人妻做爰hd,男女羞羞无遮掩视频免费网站,国产成人无码一区二区三区在线,国产免费无码人妻一区

粉末涂料的機(jī)械破壞法設(shè)備

1熔融擠出機(jī)

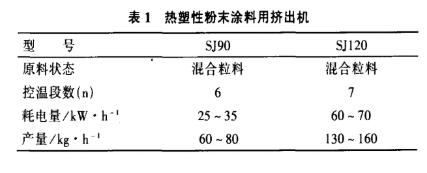

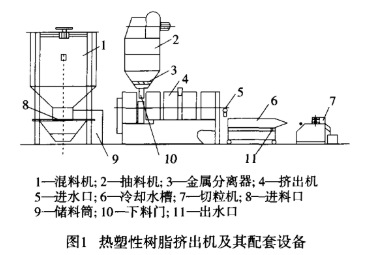

擠出機(jī)及其配套設(shè)備見(jiàn)圖1。

2破壞機(jī)

破壞機(jī)是出產(chǎn)熱塑性粉末涂料的關(guān)鍵設(shè)備，以往出產(chǎn)熱塑粉多用深冷機(jī)械破壞法，使用塑料具有脆化溫度的特色,將被破壞物料冷卻至–100℃以下,憑借機(jī)械力破壞。為了獲得低溫,多采用液氮作致冷劑,將液氮通到破壞機(jī)內(nèi)，或?qū)⑵茐臋C(jī)置于冷凍室內(nèi)通入液氮,憑借液氮?dú)饣瘞ё叽罅繜崃?/span>,使物料溫度降到脆化溫度以下。深冷破壞能夠得到細(xì)而圓滑的粉末，但設(shè)備出資大,液氮耗費(fèi)多,破壞每噸物料需要增加數(shù)千元的成本。為了下降熱塑性粉末的出產(chǎn)成本，依據(jù)熱塑性樹(shù)脂的特色，鄭州金屬涂塑研究所規(guī)劃制作了專門用于破壞熱塑性粉末涂料的二級(jí)閉路循環(huán)常溫機(jī)械破壞機(jī)，并獲得國(guó)家專利。經(jīng)過(guò)多年工業(yè)化出產(chǎn)應(yīng)用作用良好，促進(jìn)了我國(guó)熱塑性粉末的國(guó)產(chǎn)化。這種破壞機(jī)的結(jié)構(gòu)和原理見(jiàn)圖2。

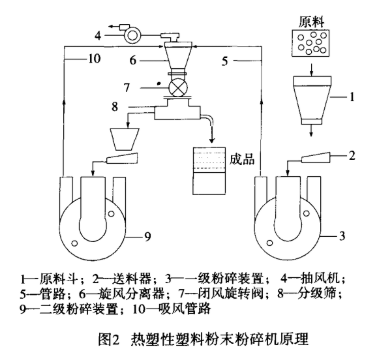

如圖2所示，物料由原料斗經(jīng)送料器定量進(jìn)入一級(jí)破壞設(shè)備,粗破壞后的物料由抽風(fēng)機(jī)經(jīng)管路吸到旋風(fēng)分離器內(nèi),然后經(jīng)閉風(fēng)旋轉(zhuǎn)閥落到分級(jí)篩中,約有半數(shù)破壞物過(guò)篩到達(dá)成品粒度,搜集包裝:篩上物進(jìn)入二級(jí)破壞設(shè)備進(jìn)行細(xì)破壞，破壞后的物料又經(jīng)吸風(fēng)管路返回分級(jí)篩。物料在封閉的回路中循環(huán)加工，直至破壞到合適的粒度。因?yàn)橐患?jí)破壞后的細(xì)粉成品及時(shí)被分離,半成品再進(jìn)入二級(jí)破壞設(shè)備進(jìn)行破壞,所以可以減少細(xì)粉,改進(jìn)破壞物的粒度散布。

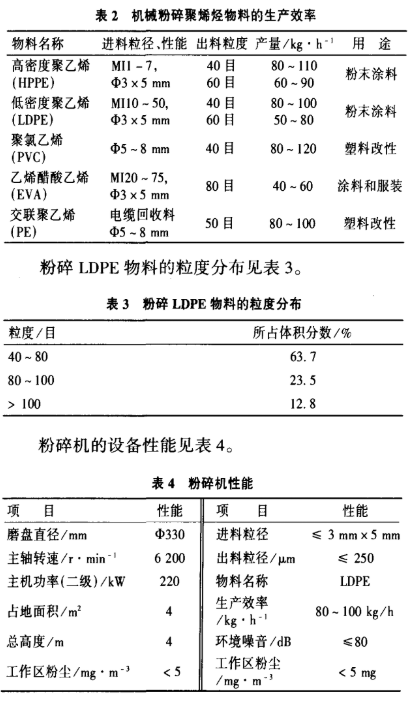

為了將破壞室的溫度控制在熱塑性樹(shù)脂的熔融溫度以下,除了選用上述的抽風(fēng)設(shè)備,將破壞后的物料及時(shí)抽走、同時(shí)吸進(jìn)涼風(fēng)來(lái)冷卻破壞室的溫度外,在破壞設(shè)備定盤的夾套內(nèi)通以冷卻水。冷卻水可以用自來(lái)水.井水、冷凍水,由循環(huán)泵將冷卻水輸入夾套內(nèi)循環(huán)冷卻。物料的破壞主要靠高速剪切，而不是靠擠出碰擊,剪切和沖突產(chǎn)生的熱量及時(shí)被風(fēng)和水帶走和交流，可以使破壞室的溫度控制在60℃以下,從而完成對(duì)熱塑性樹(shù)脂的破壞。用上述破壞機(jī)破壞聚乙烯等熱塑性樹(shù)脂,出產(chǎn)功率見(jiàn)表2。

上述二級(jí)破壞機(jī)也能夠做成一級(jí)破壞機(jī)，安裝調(diào)試和維護(hù)更便利,價(jià)格也相對(duì)便宜。

運(yùn)用機(jī)械破壞機(jī)的要害在于操控進(jìn)料速率。進(jìn)料速率過(guò)快,熱塑性樹(shù)脂會(huì)出現(xiàn)溫度升高,甚至產(chǎn)生熔結(jié)現(xiàn)象。另外應(yīng)合理調(diào)整破壞動(dòng)盤與定盤間的間隙，依據(jù)過(guò)篩的目數(shù)調(diào)整間隙。常溫機(jī)械破壞能夠破壞各種密度的聚乙烯物料。目前國(guó)內(nèi)外大部分聚乙烯粉末涂料都是用常溫機(jī)械法出產(chǎn)的,因?yàn)楸惧X最低，操作便利,1人能夠一起操作幾臺(tái)破壞機(jī)。

試驗(yàn)證明,要破壞聚丙烯、聚酰胺11和聚酰胺12及聚酰胺1010，就需要用冷凍法，即將物料和機(jī)械破壞機(jī)置于冷凍室內(nèi),用液氮冷至-100 ℃以下,才干順暢破壞。用機(jī)械破壞法出產(chǎn)粉末涂料，最后的分級(jí)也很要害,應(yīng)依據(jù)粉末涂料的用途進(jìn)行分級(jí),以使粉末具有杰出的流動(dòng)性。
