環(huán)氧粉末涂料的基料樹脂的選擇

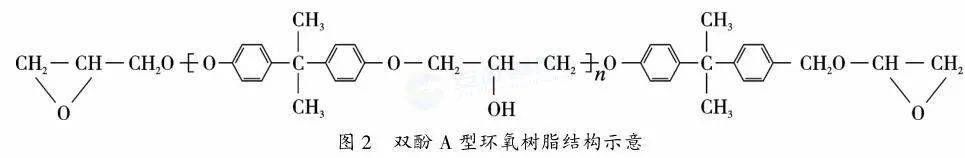

環(huán)氧樹脂包括雙酚A型和脂環(huán)族等類型。雙酚A型環(huán)氧樹脂具有高極性的環(huán)氧基和羥基,一旦加入固化劑交聯(lián),形成不溶、不熔的三維網(wǎng)狀結(jié)構(gòu),形成的涂膜具有交聯(lián)度高、硬度高、耐磨性好、防腐蝕效果好等特點。因此在環(huán)氧粉末涂料配方設(shè)計中,較多選用雙酚A型環(huán)氧樹脂為主要成膜物質(zhì),其結(jié)構(gòu)見圖2。由于分子中含有穩(wěn)定的苯環(huán)和醚鍵,分子結(jié)構(gòu)較緊密,因此耐化學(xué)介質(zhì)性較好,基本能長期滿足大多腐蝕環(huán)境的需要。另外環(huán)氧樹脂涂料的耐腐蝕性能可以通過各種固化交聯(lián)方式進行改進。

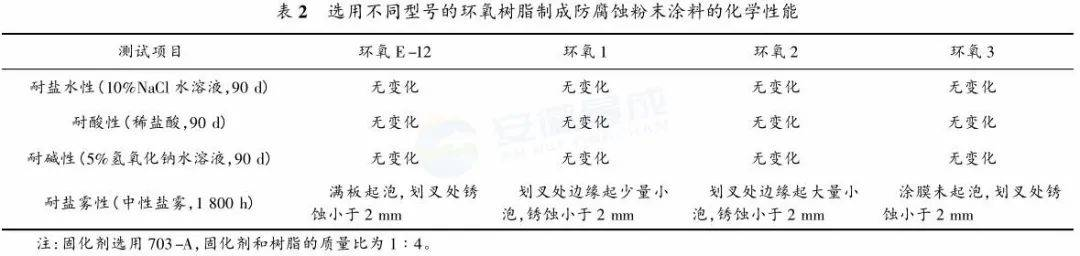

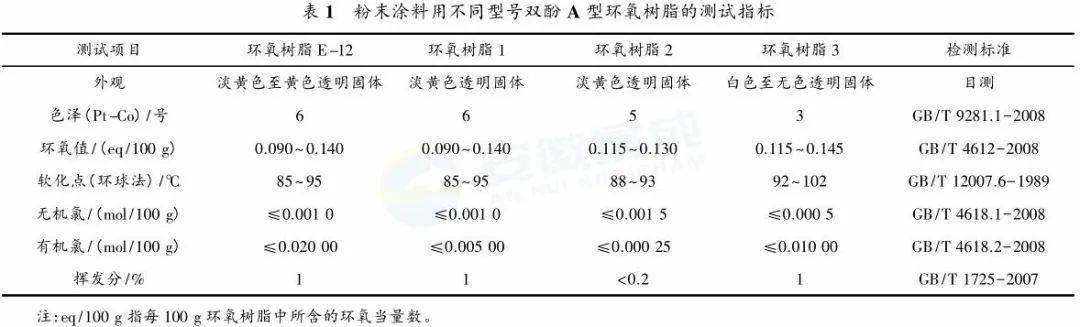

表1是粉末涂料用不同型號雙酚A型環(huán)氧樹脂的技術(shù)測試指標。表2是不同型號環(huán)氧樹脂制成粉末涂料涂層的防腐蝕性能檢測情況。根據(jù)表1中軟化點、環(huán)氧值的范圍等,最終確定環(huán)氧樹脂3為基料樹脂,其外觀明顯比普通環(huán)氧樹脂好(無色透明)。表2顯示:環(huán)氧樹脂3制成的粉末涂料涂層的防腐蝕耐化學(xué)性能最優(yōu)。因該涂料為厚涂型,要求一次噴涂固化成型,因此對涂膜的厚膜防流掛性提出要求,這就要求涂料具有較低的熔融流動性。環(huán)氧樹脂3具有較高的軟化點和較窄的分子量分布,分子結(jié)構(gòu)較為規(guī)整,這就使得該樹脂在高溫固化時具有較低的熔融流動性,不易產(chǎn)生流掛現(xiàn)象,垂立板面較為平整。故選取環(huán)氧樹脂3作為基料樹脂。
